Bambu PLA Silk Multi-Color
برای افزودن به قفسه، وارد شوید
این فیلامنت را در قفسه خود نگه دارید تا هنگام خرید یکجا ببینید.
معرفی شده از برند Bambu Lab - بامبولب
PLA Silk Multi-Color بامبو از دو رنگ ابریشمی ساخته شده که در یک رشته با هم ترکیب شده‌اند. بافت ابریشمی و درخشش بالای PLA Silk را نگه داشته و رنگش در طول قطعه به‌نرمی از یکی به دیگری می‌رود. با چرخاندن فیلامنت در جهت‌های مختلف می‌توان رنگی را که دیده می‌شود عوض کرد. برای قطعات تزئینی و کارهایی که ظاهرشان مهم است مناسب است.
نکته‌های این محصول
- سطح ابریشمی با تغییر رنگ در طول قطعه
- قرقره معمولی، قابل استفاده مجدد
- با همه سیستم‌های AMS سازگار است
- پیش از مصرف خشک کنید
رنگ‌ها ۱۰ رنگ
مقادیر توصیه شده محصول
بازه دمای نازل
210°C
240°C
دمای نازل
210–240°C
تأیید شده توسط بامبولب:
230 °C
دمای بستر
35–45°C
تأیید شده توسط بامبولب:
35 °C
سرعت چاپ
<250 mm/s
تأیید شده توسط بامبولب:
200 mm/s
فن خنک‌کننده
روشن باشد
عقب‌کشیدن (Retraction) — طول و سرعت
0.6 - 1.0 mm · 20 - 40 mm/s
دمای محفظه دستگاه
25 - 45 °C
خشک کردن پیش از چاپ
۵۵ درجه، ۸ ساعت
خشک کردن در AMS
۴۵ درجه، ۱۲ ساعت
نسبت جریان (Flow Ratio)
ثبت نشده
اندازه نازل
۰٫۲ · ۰٫۴ · ۰٫۶ · ۰٫۸ میلی‌متر
ارتفاع لایه
ثبت نشده
بیشترین جریان حجمی (Max Volumetric Speed)
ثبت نشده
آماده‌سازی صفحهBed Surface Preparation
چسب
بیشترین طول پل بدون نگهدارندهMax Bridging Length
~ 30 mm
بیشترین شیب بدون نگهدارندهMax Overhang Angle
55 °
رطوبت مجاز هنگام چاپ و نگهداریPrinting and Storage Humidity
< 20% RH ( Sealed, with desiccant )
نگهدارندهSupport Material
نگهدارنده برای PLA
تنظیمات چاپ روی دستگاه‌ها
هنوز تنظیماتی برای این فیلامنت ثبت نشده است.
قیمت مرجع
۲,۹۰۴,۰۰۰ تومان / کیلو برآورد فیلاکده
برآورد فیلاکده بر پایه Bambu Lab PLA
فروشندگان این کالا
فاقد فروشنده در این زمان

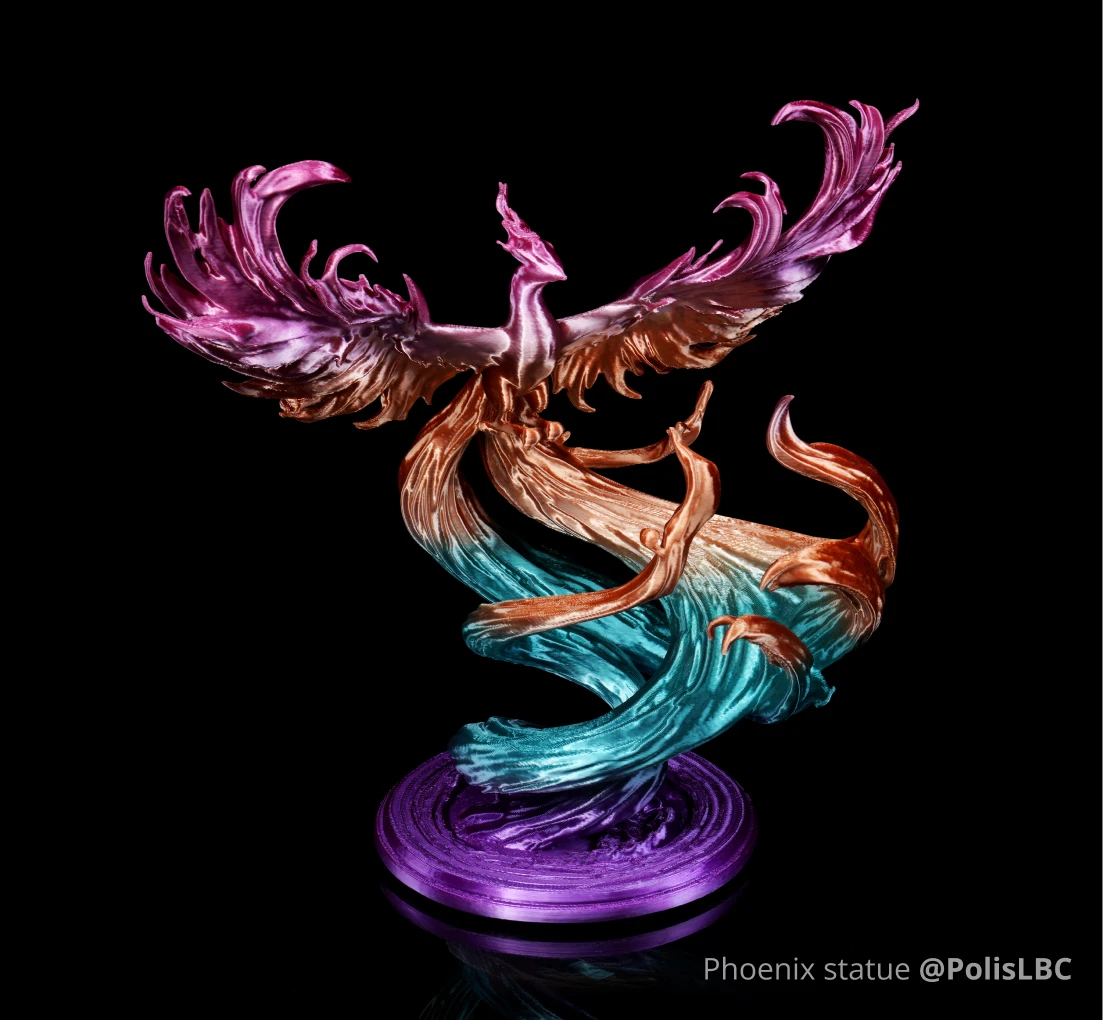

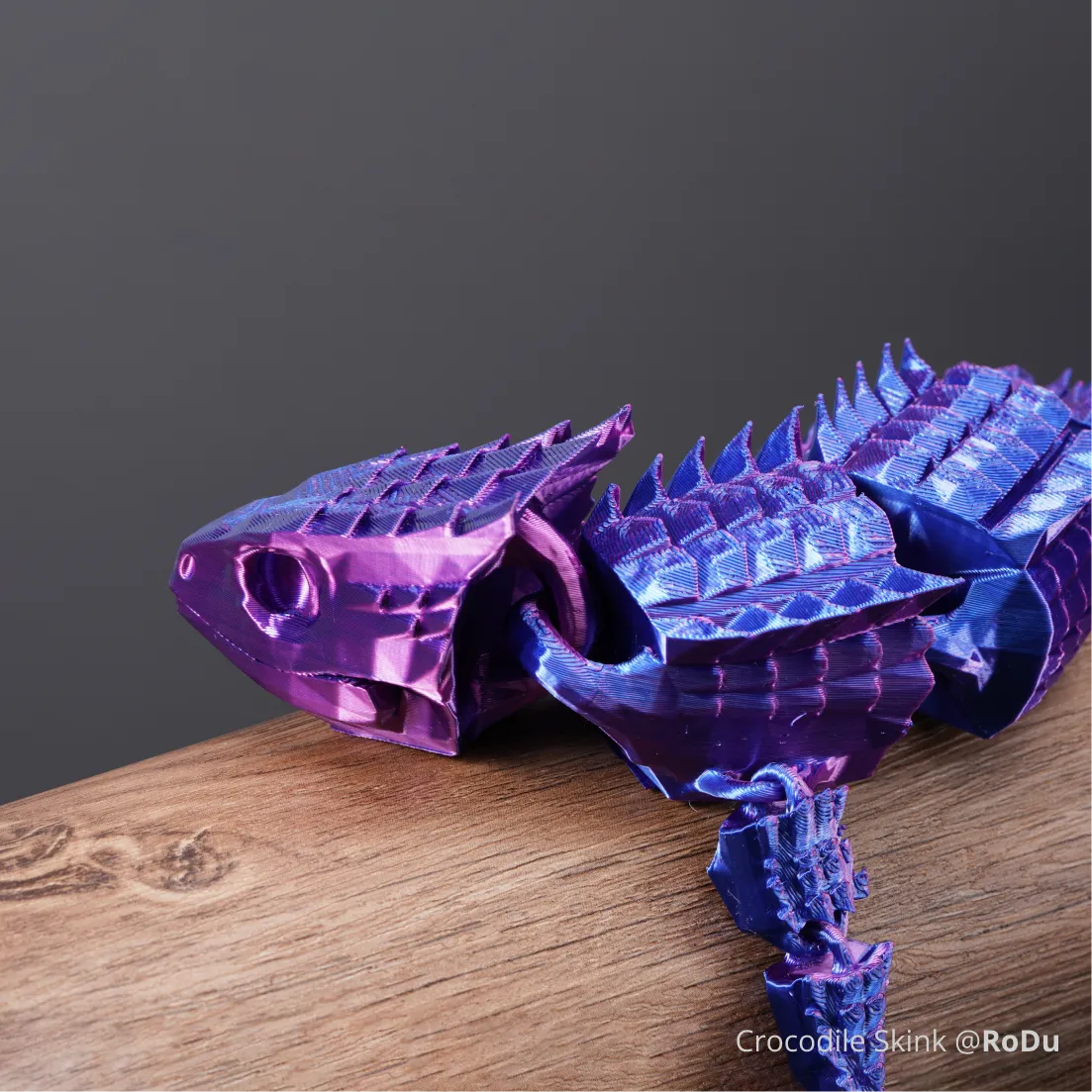

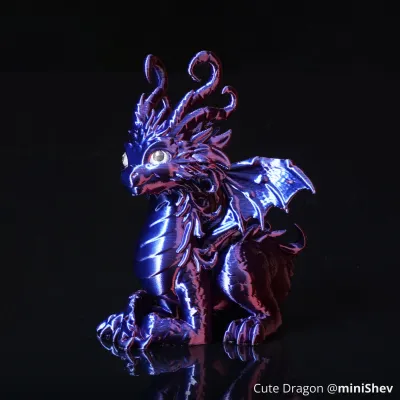

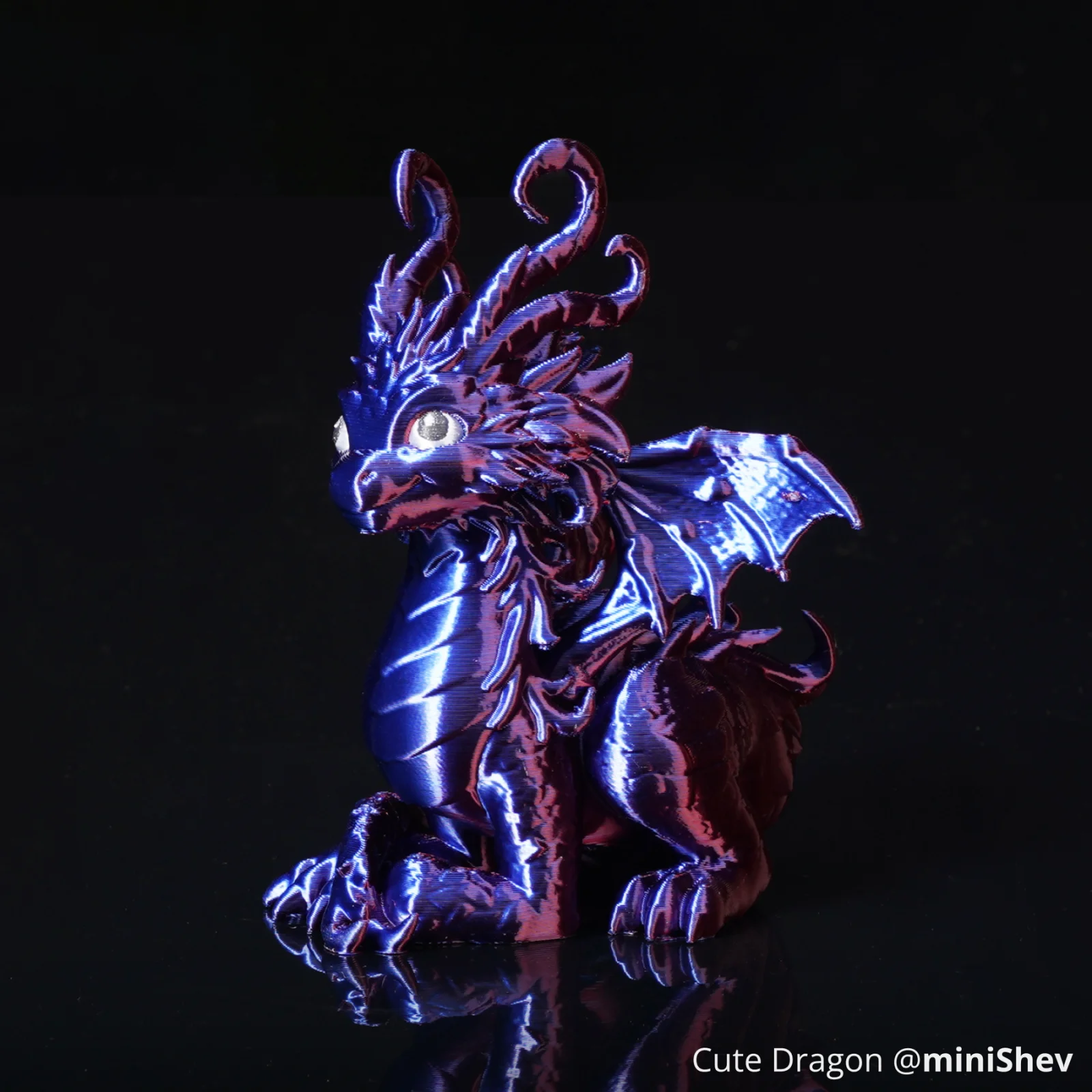

محصولات تولید شده با فیلامنت Bambu PLA Silk Multi-Color
مشخصات فنی
۳ گروه — ۳۷ پارامتر
مشخصات فیزیکی
۱۰ مورد
قطر
1.75 mm ± 0.03
چگالی
1.32 g/cm³
دمای سفت شدن هنگام سرد شدنCrystallization Temperature
ندارد
دمای نرم شدنGlass Transition Temperature
57 °C
دمای تغییر شکل زیر بار سبکHeat Deflection Temperature (0.45 MPa)
53 °C
دمای تغییر شکل زیر بار سنگینHeat Deflection Temperature (1.8 MPa)
50 °C
روانی هنگام ذوبMelt Index
20.5 ± 1.2 g/10 min
دمای ذوبMelting Temperature
152 °C
میزان جذب رطوبتSaturated Water Absorption Rate
0.52%
دمای نرم شدن زیر فشارVicat Softening Temperature
56 °C
مشخصات شیمیایی
۱۰ مورد
پایداری در نگهداریChemical Stability
در شرایط عادی نگهداری پایدار است
گازهای حاصل از سوختنCombustion Products
آب و اکسیدهای کربن
آتش‌گیریFlammability
آتش می‌گیرد
بوOdor
بی‌بو
بوی دودOdor of Combustion Products
بی‌بو
مقاومت در برابر اسیدResistance to Acid
مقاوم نیست
مقاومت در برابر قلیاResistance to Alkali
مقاوم نیست
مقاومت در برابر روغن و چربیResistance to Oil and Grease
در برابر بیشتر روغن‌ها و چربی‌ها مقاوم است
مقاومت در برابر حلال‌هاResistance to Organic Solvent
در برابر بعضی حلال‌ها مقاوم نیست
خطر برای پوستSkin Hazards
بی‌خطر
مشخصات مکانیکی
۱۷ مورد
سفتی در برابر خم شدن — در امتداد لایه‌هاBending Modulus (X-Y)
2370 ± 150 MPa
سفتی در برابر خم شدن — بین لایه‌هاBending Modulus (Z)
1840 ± 160 MPa
مقاومت در برابر خم شدن — در امتداد لایه‌هاBending Strength (X-Y)
66 ± 4 MPa
مقاومت در برابر خم شدن — بین لایه‌هاBending Strength (Z)
21 ± 5 MPa
میزان کشش تا پارگی — در امتداد لایه‌هاBreaking Elongation Rate (X-Y)
3.5 ± 0.6 %
میزان کشش تا پارگی — بین لایه‌هاBreaking Elongation Rate (Z)
1.7 ± 0.2 %
جنس موادComposition
پلی‌لاکتیک اسید
مقاومت در برابر ضربه — در امتداد لایه‌هاImpact Strength (X-Y)
24.5 ± 1.7 kJ/m²;
مقاومت در برابر ضربه — بین لایه‌هاImpact Strength (Z)
8.2 ± 0.5 kJ/m² (notched) 4.6 ± 1.1 kJ/m²
وزن خالص فیلامنتNet Filament Weight
1 kg
حل شدن در آبSolubility
در آب حل نمی‌شود
جنس قرقرهSpool Material
ABS (Temperature resistance 70 °C)
اندازه قرقرهSpool Size
Diameter: 200 mm; Height: 67 mm
مقاومت در برابر کشش — در امتداد لایه‌هاTensile Strength (X-Y)
27 ± 4 MPa
مقاومت در برابر کشش — بین لایه‌هاTensile Strength (Z)
18 ± 4 MPa
سفتی — در امتداد لایه‌هاYoung's Modulus (X-Y)
1830 ± 210 MPa
سفتی — بین لایه‌هاYoung's Modulus (Z)
1250 ± 140 MPa
منبع: سایت سازنده Bambu Lab · پایگاه داده باز فیلامنت
